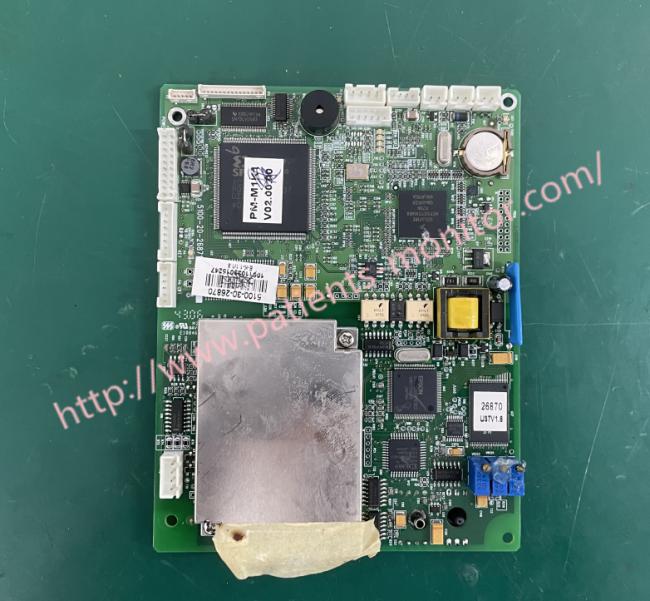

La carte mère du moniteur de patient Mindray MEC-1000

La carte mère du moniteur de patient Mindray MEC-1000 5100-20-2687

Je ne sais pas.La carte mère du moniteur de patient Mindray MEC-1000 5100-20-2687une brève introduction

La carte mère du moniteur de patient Mindray MEC-1000 est la carte de circuit central qui contrôle le fonctionnement et les fonctions du moniteur de patient.Il est responsable du traitement et de l'interprétation des données provenant de divers capteurs et modules pour afficher les signes vitaux et d'autres informations du patient sur l'écran du moniteurLa carte mère contrôle également la communication entre différents composants du moniteur du patient, tels que l'écran, le clavier, l'alimentation électrique et d'autres modules.Il s'agit d'un élément important pour assurer le bon fonctionnement et la précision du moniteur du patient.

Je ne sais pas.Fonctions de la partie principale de commande

En tant que partie centrale de l'ensemble du système, il remplit les fonctions suivantes:

1) le contrôle, la gestion et la planification de la partie de mesure des paramètres, de l'enregistreur et du clavier;

2) le lecteur d'affichage d'un écran TFT, d'un écran STN et d'un écran CRT;

3) le port série à expansion à trois voies réalisé par FPGA;

4) l'alarme émise en cas de défaillance du système;

5) le stockage des RTC, du matériel WatchDog et des paramètres pertinents

Je ne sais pas.Introduction au principe

Le module de commande principal est la partie centrale du système et comprend des ports série, des interfaces d'affichage TFT et des interfaces d'affichage CRT pour chaque module.L'interface BDM est réservée sur la carte pour le débogage ou le téléchargement de logiciels.

• Système CPU

Le processeur est le composant principal du module de commande principal. Connectez les modules périphériques via des bus et des entrées / sorties pour compléter la communication de données, le traitement des données et le contrôle logique.

• Horloge en temps réel

RTC (Real Time Clock) fournit des informations sur l'heure (heures, minutes, secondes) et la date (année, mois, jour).

• FPGA et VRAM

La VRAM est utilisée pour stocker les données d'affichage. Le processeur envoie les données d'affichage à la VRAM via le FPGA.

Les FPGA ont divers ports série étendus qui peuvent communiquer avec des pièces paramétriques externes.

Le processeur écrit les données collectées sur son FPGA, qui les envoie à la section paramètres externes.

• chien de garde

Après l'allumage, le chien de garde fournit un signal de réinitialisation à son processeur, FPGA et contrôleur Ethernet.

Fournit une sortie de minuterie Waterdog et une fonction de surveillance de la tension.

Je ne sais pas.Spécification deLa carte mère du moniteur de patient Mindray MEC-1000 5100-20-268

Merci beaucoup pour votre attention.La carte mère du moniteur de patient Mindray MEC-1000 5100-20-268N'hésitez pas à nous contacter. Merci.
