Machine numérique de dessin de fil de fer droit

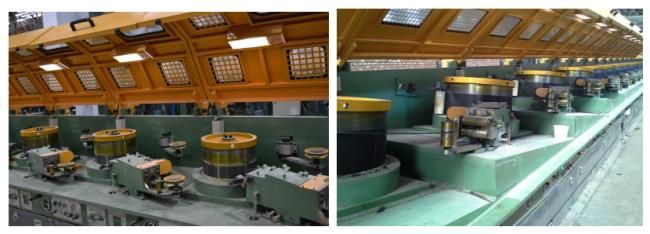

Description de la machine de dessin de fil

1Système de transmission

Le mode de transmission de la machine de dessin de fil est le moteur de conversion de fréquence CA + courroies V + réducteur avec surface d'engrenage dure ou moteur de conversion de fréquence + courroies V.La boîte de vitesses de type structure spéciale est adoptée pour assurer la fiabilité en fonctionnement à grande vitesse et un bon effet d'absorption des chocs et de dissipation de chaleur de la boîte de vitesses.. La pompe d'extrémité de l'arbre est fixée à l'intérieur de la boîte de vitesses pour les besoins en lubrifiants des roulements et des engrenages à l'intérieur de la boîte de vitesses pendant le fonctionnement.

2. Bloc

Le bloc est fabriqué en acier moulé par coulée de précision, a un traitement de trempage et de durcissement après usinage de la tige,la surface de travail du bloc est soudé par pulvérisation avec du carbure de tungstène résistant à l'abrasionLa surface interne du bloc est pulvérisée avec de l'aluminium pour la résistance à la rouille.

3L' eau.refroidissement

The inner water jacket surface for chief shaft seat adopt spiral ribs which can remove the dirty stuff from the block inner surface when block in running condition and water flow go from down to top to keep the inside wall clean and enhance the block cooling effectsLe capstan est également équipé d'un système de refroidissement par air à surface externe.

La boîte à matrices adopte l'eau de circulation directement le refroidissement de l'eau, et utiliser une vanne en acier inoxydable pour contrôler le débit d'eau.

4La boîte à matériau.

La boîte à matrices adopte une structure soudés en tôles d'acier dans son ensemble, et divisée en deux cavités: la cavité avant est la cavité de poudre de tirage de fil, et la cavité arrière est la cavité de matrices.Pour empêcher la poudre de fil de traction de pénétrer dans la cavité de la matrice, il y a des couvercles sur la cavité de poudre et la cavité de moisissure.

Chaque boîte à matrices est facile à installer et fixée de manière fiable, assurant un alignement "trois points une ligne" avec le point de coupe du capstan.et à droite, ce qui facilite le réglage et le démontage.

5.Dispositif de réglage

En fonction de la taille du capstan, notre machine à dessiner le fil adopte soit le réglage direct ou les méthodes de réglage de la roue de danse.lorsque le fil d'acier est tiré à grande vitesse, il s'arrête d'urgence pour s'assurer qu'il n'y a pas de rupture de fil.

Le rouleau de réglage (roue de danse) est fabriqué en acier moulé spécial et sa surface est traitée par étanchéité avec une dureté HRC≥ 56.Le rouleau de réglage (roue de danse) est alimenté par un cylindre pneumatique, le balancement du rouleau de réglage (roue de danse) provoque la sortie du capteur sans contact des signaux électriques correspondants, qui sont envoyés au PLC pour le calcul PID à grande vitesse,obtenant ainsi une correspondance de vitesse synchrone entre chaque capstan.

6- Couverture de sécurité

Au sommet de chaque capstan, il y a un couvercle de sécurité qui doit se fermer avant le démarrage de l'équipement.Le couvercle de sécurité a couvert l'ensemble du côté avant de fonctionnement et a une lampe de jour à l'intérieur pour l'utilisation d'éclairageLe couvercle de sécurité est contrôlé par ressort.

7.Machines et appareilsplateforme

La surface de fonctionnement avant de la machine est équipée de boutons et d'instruments de commande de l'eau, de l'électricité et du gaz, parmi lesquels le circuit de gaz comprend une vanne de régulation de la pression, un manomètre,et un interrupteur de conversion; partie de conduite: deux vannes à billes en acier inoxydable, régulant respectivement l'eau de refroidissement du capstan et des matrices; partie électrique: indication de fonctionnement, liaison avant, liaison arrière,démarrer, arrêter, action unique/liage.

L'avant de la machine est équipé d'un interrupteur d'arrêt d'urgence pour le stationnement d'urgence.

8- L' air.les conduites

L'équipement utilise de l'air comprimé provenant de sources externes. Avant d'entrer dans le pipeline sur l'équipement, l'air comprimé doit filtrer l'humidité et les impuretés par un dispositif de traitement de la source d'air.

9L' eau.les conduites

En adoptant une conception à basse pression d'eau et à débit élevé, l'impact sur la chute de pression de l'eau n'est pas significatif et l'effet de refroidissement est stable;Les tuyaux d'entrée et de sortie sont installés à l'intérieur de l'équipement, et la boîte à matrices et le capstan adoptent un système d'eau de refroidissement en circulation externe.

10- Je ne sais pas.prise en charge de la piscine

φ1000 ou φ630 La vitesse est synchronisée avec la machine de dessin de fil,qui peut répondre aux exigences de collecte de fil (les données de taille des bobines doivent être fournies par l'acheteur)Le poids maximal de prise est de 2000 kg, et la hauteur du fil est réglable à l'infini.

La machine de prise est composée d'un châssis de machine, d'un siège de broche de transmission, d'un pinceau, d'un mécanisme d'arrangement des fils et d'un dispositif de protection.le couvercle de protection ne peut pas être ouvert pendant le fonctionnement (y compris le jogging)Le couvercle protecteur de la machine de prise adopte une structure en treillis d'acier.

La machine de prélèvement est entraînée par un moteur de régulation de vitesse à fréquence variable.

Paramètre technique de la machine de dessin de fil droit

Nos services

Afin de garantir que les clients sont en mesure d'utiliser pleinement la machine, si le client a besoin, nous pouvons aider la formation du client, comprend:

Tous les produits de notre société ont déjà été largement utilisés dans le domaine des produits métalliques.

1Nous pouvons tester la machine dans notre usine ou la vôtre selon vos besoins pour former vos travailleurs.
2Une garantie d'un an pour toute la machine sauf les pièces vulnérables.
3. 24 heures de support technique par e-mail.

Pour tout doute, veuillez nous contacter.

Questions fréquentes

1Q: Avez-vous votre propre usine de production?
R: Oui, nous avons non seulement notre propre usine, nous avons aussi une relation de coopération avec plus de cent usines en Chine
2- Je ne sais pas.Depuis combien d'années votre entreprise est-elle engagée dans les machines industrielles en fil?
R: Nous le sommes.Nous avons notre propre département de développement technologique et de test..
3. Q: À propos de vos produits, pouvez-vous le faire OEM?
R: Oui, le service OEM est disponible.
4Q: Fournissez-vous également des pièces détachées d'outils pneumatiques?
R: Une fois que nous aurons confirmé les modèles que vous souhaitez commander, nous vous enverrons le schéma pour vérification et vous proposerons également des pièces faciles à casser.
5Q: Pour le produit, pourriez-vous pulvériser une autre couleur de peinture?
R: Oui, la couleur peut être personnalisée.
6Q: Quel est le délai de livraison?
R: Il faut généralement environ 7 à 30 jours ouvrables pour produire une commande.
7Q: Quelles sont les conditions de paiement?
A: normalement T/T 30% à l'avance et T/T 70% avant expédition, d'autres termes pourraient être discutés et confirmés alors.
8Q: Puis-je mélanger différents modèles dans un même conteneur?
R: Oui, différents modèles peuvent être mélangés dans un même conteneur, mais la quantité de chaque modèle ne doit pas être inférieure à MOQ.
9Q: Comment votre usine fonctionne-t-elle en ce qui concerne le contrôle de la qualité?
R: Nous accordons toujours une grande attention au contrôle de la qualité dès le début et chaque produit a été testé pièce par pièce avant la livraison.

10.Q: Votre entreprise peut-elle envoyer vos ingénieurs dans mon pays pour l'installation des machines, la formation des travailleurs?
R: Oui, nos ingénieurs sont allés dans plus de 60 pays auparavant. Ils sont très expérimentés.

11Q: Quelle est la durée de garantie de vos machines?
R: Notre garantie est de 1 an depuis l'installation de la machine dans votre usine.
