Notes d'application de la thermistance de ptc 100 ohms de perle de 70°C

Thermistances de ptc en tant que capteurs de température limite avec des thermistances de ptc comme capteurs de température seulement la région raide de la caractéristique de R/T est employée. La résistance de la thermistance de ptc doit être considérée en fonction de la température ambiante [RPTC = f (VENTRES)]. La condition préalable pour ces relations entre la résistance et la température ambiante est qu'auto-chauffant et/ou l'effet de varistance sont exclus. Ceci signifie que ces thermistances de ptc doivent être actionnées dans les plus basses possibles intensités de champ. Pour permettre une réponse rapide, les capteurs de thermistance ont particulièrement de petites dimensions. L'exactitude de contrôle élevée est réalisée à l'aide des matériaux avec une caractéristique raide supplémentaire de résistance/température. La mesure de température limite pour des applications industrielles une thermistance de ptc peut être employée effectivement pour détecter si une limite de la température dans l'équipement industriel, les liquides, etc. est dépassée. La thermistance de ptc est montée en contact thermique avec le milieu qui doit être protégé contre la surchauffe. Quand la limite évaluée de la température du milieu est atteinte, la résistance des augmentations de thermistance de ptc abruptement. En liaison avec un boîtier de commande, ce signal peut être employé pour couper automatiquement l'alimentation d'énergie en charge. EPCOS offre les disques plombés, les étiquettes en métal, les caisses à vis en métal aussi bien que les dispositifs surface-montés.

Applications de la thermistance de ptc 100 ohms de perle de 70°C

1. Alimentation d'énergie de commutateur.
2. matériel électronique (moteur, transformateur, etc.)
3. pièces de puissance.

4. Capteur de température limite

5. Protection de moteur

6. Protection de surchauffe

Avantages des capteurs de température limite de ptc

Les thermistances de ptc sont les résistances température-dépendantes basées sur la céramique spéciale de semi-conducteur avec un coefficient de température positif élevé (ptc). Elles montrent des valeurs relativement basses de résistance à la température ambiante, mais leur résistance monte de manière significative quand elles sont chauffées par une source extérieure de chaleur à au-dessus d'une certaine température (la température de curie).
Avec ce la propriété unique ptc des thermistances sont utilisées pour protéger des composants et les dispositifs du large dossier d'overheating.ampfort des capteurs de haute qualité et fortement fiables de température limite de ptc inclut SMD, disque plombé et types à vis, de sorte qu'un composant approprié soit disponible pour presque chaque condition de surchauffe de détection. Les capteurs de protection de moteur sont des capteurs de température limite de ptc avec une forme conçue spéciale, leur permettant d'être directement rassemblés dans les enroulements (côté de redresseur) des moteurs électriques.
Ce qui suit sont des demandes de capteurs de température limite de ptc et de capteurs de protection de moteur.
* dans les articles suivants et les capteurs de température limite des diagrammes ptc et les capteurs de protection de moteur désigné sous le nom des thermistances de ptc pour faire court. En outre, des schémas de circuit sont simplifiés.

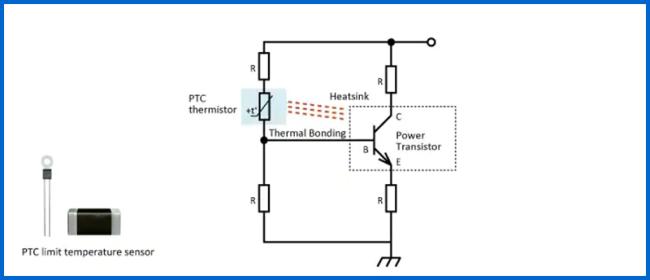

Protection de surchauffe pour des dispositifs de semi-conducteur de puissance

Caractéristiques de la thermistance de ptc 100 ohms de perle de 70°C

1) Capteur avec le revêtement de résine époxyde
2) avances bidon
3) étiquette en métal pour le support facile
4) terminaux sans plomb
5) caractéristiques pour sentir les températures
6) l'étiquette en métal donne le bon accouplement thermique et ainsi le temps de réponse court
7) RoHS-compatible

8) perspectives 2 : l'Un-goupille a enduit la forme, forme de B-métal.
9) la température de protection : 60~130℃
10) réponse rapide.
11) Longue stabilité.
12) Petite dimension, commode pour l'installation.
13) N'ayez pas besoin d'être remis à zéro après la protection.

Dimension dans le millimètre de la thermistance de ptc 100 ohms de perle de 70°C

Représentation électrique de la thermistance de ptc 100 ohms de perle de 70°C

Manipulation de la thermistance de ptc 100 ohms de perle de 70°C

On ne doit pas laisser tomber PTCs. La puce-offs ne doit pas être causée pendant la manipulation de PTCs.
L'en céramique et la métallisation des composants ne doivent pas être touchés avec les mains nues. Gants
sont recommandés.
Évitez la contamination de la surface de thermistance pendant la manipulation.

Soudant (le cas échéant) de la thermistance de ptc 100 ohms de perle de 70°C

Employez le flux de type colophane ou le flux non activé.
Le préchauffage insuffisant peut causer les fissures en céramique.
Le refroidissement rapide par le plongement dans le dissolvant n'est pas recommandé.
Le retrait complet du flux est recommandé.
Les appareils de chauffage standard de ptc ne sont pas appropriés à la soudure.

Méthode de stockage de thermistance de ptc 100 ohms de perle de 70°C

1. En cours de stockage et transport, par taille de pile n'est pas plus de 4 produits de CTN.
2. disponible avec toute la méthode de transport, mais évitez la pluie, neige de la lixiviation directe ou indirecte et des dommages mécaniques.
3. des produits devraient être stockés dans la température de l'environnement - 10 ℃/+ le ℃ 40, hygrométrie ne sont pas plus de 75%,
l'environnement ne devrait pas avoir l'acide, le gaz d'alcali et de corrosion ou la source radioactive.
4. période de stockage : 1 an.
