| Prix | negotiable |
| MOQ | 1pc |
| Heure de livraison | 3~7 days |
| Marque | Olycom |
| Lieu d'origine | Shenzhen, en Chine |
| Certification | CE RoHS FCC ISO9001 |
| Numéro de modèle | Les États membres doivent respecter les dispositions de la présente directive. |
| Détails de l'emballage | Un morceau dans une boîte, 300g G.W. |
| Conditions de paiement | T/T, Paypal |
| Capacité à fournir | 2500pcs/month |
| Brand Name | Olycom | Numéro de modèle | Les États membres doivent respecter les dispositions de la présente directive. |
| Certification | CE RoHS FCC ISO9001 | Lieu d'origine | Shenzhen, en Chine |
| Quantité minimale de commande | 1pc | Price | negotiable |
| Conditions de paiement | T/T, Paypal | Capacité à fournir | 2500pcs/month |
| Délai de livraison | 3~7 jours | Détails de l'emballage | Un morceau dans une boîte, 300g G.W. |
| Product Name | SFP28 CWDM Optical Module | Speed | 25Gb/s |
| Distance | 10KM | Connector | LC port |
| Wokring Temperature | 0 to +70°C | Feature | Support DDM |
Émetteur-récepteur à fibres optiques CWDM 25G DDM de 1471 à 1571 nm
Caractéristiques du produit
Caractéristiques optiques et électriques
| Paramètre | Le symbole | - Je vous en prie. | Typique | Je suis désolé. | Unité | Les notes | ||
| Émetteur | ||||||||
| Longueur d'onde centrale | Lc | λc-6.5 | Lc | λc+6.5 | Nm | |||
| Largeur spectrale ((-20dB) | Δλ | 1 | Nm | |||||
| Rapport de suppression côté mode | SMSR | 30 | - | dB | ||||
| Puissance de sortie moyenne | Pout | - Je vous en prie. | +6 | dBm | 1 | |||
| Taux d'extinction | Urgence | 6 | dB | |||||
| Différentiel de balancement d'entrée de données | Numéro de la voiture | 180 | 850 | MV | 2 | |||
| Impédance différentielle d'entrée | Numéro ZIN | 90 | 100 | 110 | Oh | |||
| Désactiver TX | Désactiver | 2.0 | Vcc | V | ||||
| Activer | 0 | 0.8 | V | |||||
| Faute de TX | Faute | 2.0 | Vcc | V | ||||
| Normalement | 0 | 0.8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde centrale | Lc | 1450 | 1620 | Nm | ||||
| Sensibilité du récepteur | - Quatorze | dBm | 3 | |||||
| Surcharge du récepteur | 2 | dBm | 3 | |||||
| Dépôt de garantie | Résultats | - 15 ans. | dBm | |||||
| Les actifs détenus | Lose | - 35 ans. | dBm | |||||
| L' hystérésis de LOS | 0.5 | dB | ||||||
| Différentiel de balancement de sortie de données | Vout | 300 | 900 | MV | 4 | |||
| Les résultats | Très haut | 2.0 | Vcc | V | ||||
| Faible | 0.8 | V | ||||||

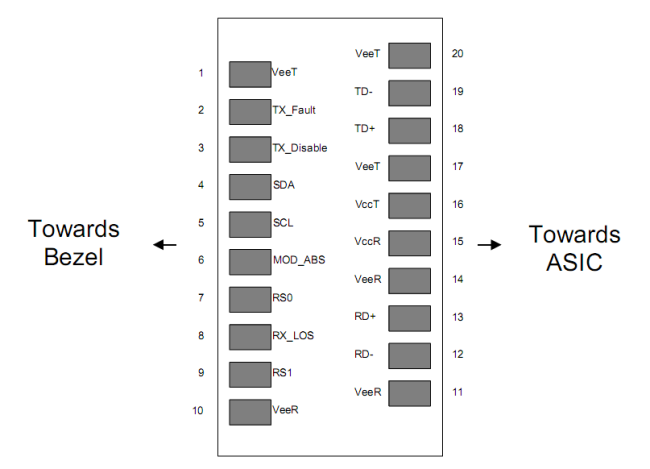

Des descriptions de broches
| Le pin | Nom du signal | Définition | Branchez le séquenceur. | Les notes |
| 1 | Veet | Émetteur au sol | 1 | |
| 2 | TX Faute | Indication de défaut du transmetteur | 3 | Nom de l'entreprise |
| 3 | TX handicapé | Désactiver le transmetteur | 3 | Nom de l'organisme |
| 4 | Le SDA | Signal de données en série SDA | 3 | |
| 5 | Le SCL | Signal d'horloge en série SCL | 3 | |
| 6 | Mod_ABS | Module absent, atterri dans le module. | 3 | |
| 7 | RS0 | Pas connecté | 3 | |
| 8 | Les résultats | Perte de signal | 3 | Nom de l'organisme |
| 9 | RS1 | Pas connecté | 3 | |
| 10 | V.E.R. | Terrain du récepteur | 1 | |
| 11 | V.E.R. | Terrain du récepteur | 1 | |
| 12 | - Je ne sais pas. | Inv. Données reçues | 3 | Nom de l'organisme |
| 13 | RD+ | Données reçues | 3 | Nom de l'organisme |
| 14 | V.E.R. | Terrain du récepteur | 1 | |
| 15 | RCCV | Énergie du récepteur | 2 | |
| 16 | TCCV | Énergie du transmetteur | 2 | |
| 17 | Veet | Émetteur au sol | 1 | |
| 18 | TD+ | Transmettre les données | 3 | Nom de l'organisme |
| 19 | Je vous en prie. | Inv. Transmettre les données | 3 | Nom de l'organisme |
| 20 | Veet | Émetteur au sol | 1 |
Application du projet
Définition
Les émetteurs-récepteurs SFP28 sont des modules à haute performance et rentables prenant en charge un débit de données de 25,78 Gbps et une distance de transmission de 10 km avec SMF.
L'émetteur-récepteur se compose de trois sections: un émetteur laser EML refroidi, une photodiode PIN intégrée à un préamplificateur trans-impédance (TIA) et une unité de commande MCU.Tous les modules satisfont aux exigences de classe I en matière de sécurité laser.
Les émetteurs-récepteurs sont compatibles avec l'accord SFP Multi-Source et les fonctions de diagnostic numérique SFF-8472.

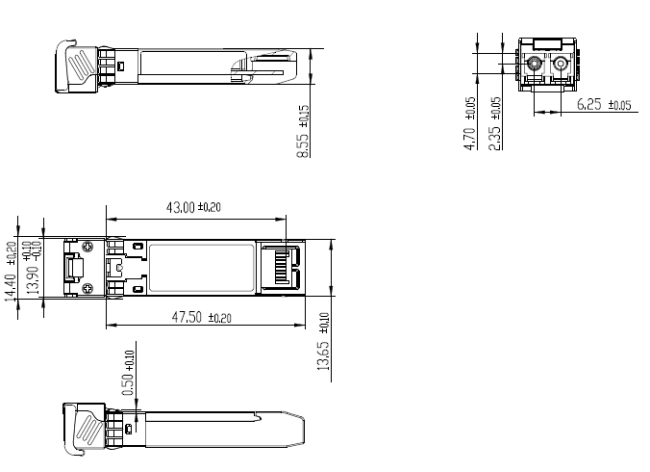

Dimension
Informations relatives à la commande
| Numéro de la partie | Description du produit |
| Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient conformes aux exigences du présent règlement. | 1471 ~ 1571nm CWDM, 25,78 Gbps, 10 km, DDM, 0 °C ~ + 70 °C |
| Guide de longueur d'onde λC | ||||||||
| Le code | LC | Unité | Le code | LC | Unité | Le code | LC | Unité |
| 47 | 1471 | Nm | 51 | 1511 | Nm | 55 | 1551 | Nm |
| 49 | 1491 | Nm | 53 | 1531 | Nm | 57 | 1571 | Nm |
