| Prix | Negotiable |
| MOQ | 100PCS |
| Heure de livraison | 15days or Depends on ordering QTYS |
| Marque | YOKG |
| Point d'origine | LA CHINE |
| Certification | CE,TUV,CB |
| Number modèle | SC40, SC50, SC65, SC80, SC95 |
| Détails de empaquetage | Chaque unité soit emballée dans une boîte intérieure individuelle |
| Conditions de paiement | L/C, D/P, T/T |
| Capacité d'approvisionnement | 100000pcs par mois |
| Brand Name | YOKG | Number modèle | SC40, SC50, SC65, SC80, SC95 |
| Certification | CE,TUV,CB | Point d'origine | Zhejiang, Chine |
| Quantité d'ordre minimum | 100pcs | Price | Negotiable |
| Conditions de paiement | L/C, D/P, T/T | Capacité d'approvisionnement | 100000pcs par mois |
| Heure de livraison | 15days ou dépend de commander QTYS | Détails de empaquetage | Chaque unité soit emballée dans une boîte intérieure individuelle |
| Modèle | Série CJX2 | Courant principal d'estimation de circuit | Jusqu'à 95A |
| Nombre de poteau | 4 | Bobine | C.A. |
| Tension de évaluation de circuit principal | jusqu'à 660v |

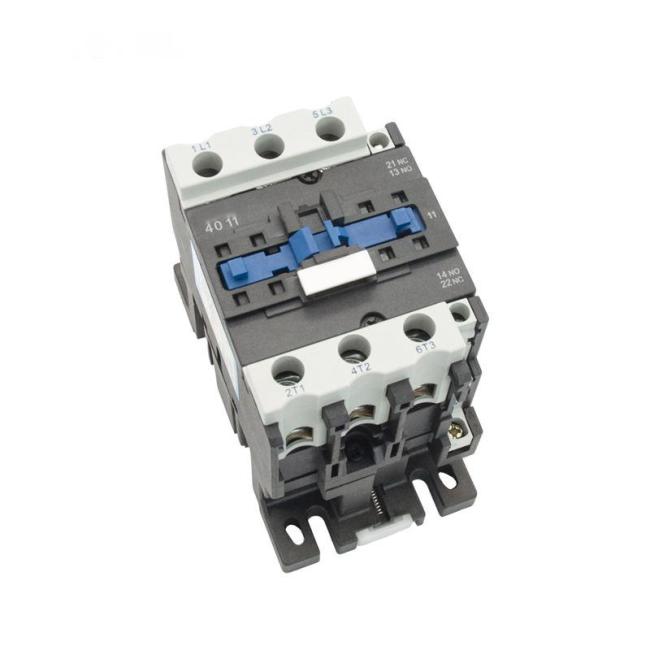

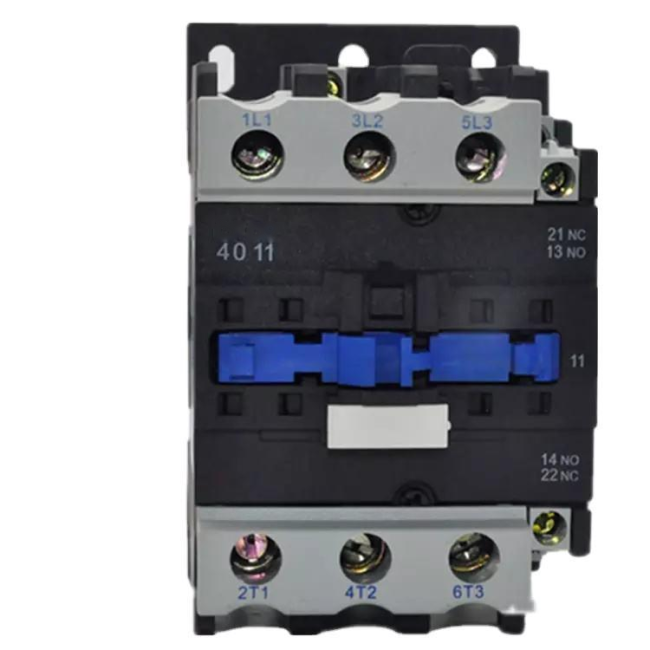

Commutateur magnétique à C.A. LC1-D du contacteur 20A 25A 40A 125A 660V à C.A. CJX2
Application :
Les contacteurs à C.A. de série de Sc conviennent pour l'usage dans le circuit jusqu'au C.A. évalué 50/60Hz, courant évalué de la tension 660V jusqu'à 95A, pour faire, cassant, fréquemment mettant en marche et commandant le moteur à courant alternatif. Combinant avec le dispositif auxiliaire etc. de bloc de contact, de retard de minuterie et de machine-verrouillage.
Modèle et implication :
Paramètres principaux et représentation technique :
| Type | SC40 | SC50 | SC65 | ||
| Chauffage évalué (a) actuel | 60 | 80 | 80 | ||
| Tension assignée d'isolement (v) | 690 | 690 | 690 | ||
| Tension de tenue évaluée d'impact (kilovolts) | 6 | 6 | 6 | ||
| Capacité de fabrication évaluée | 10le | 10le | 10le | ||
| Capacité de rupture évaluée | 8le | 8le | 8le | ||
| Polonais | 3 | 3 | 3 | ||
| Contact auxiliaire | NO+NC | NO+NC | NO+NC | ||
| Courant à court terme de tenue (A) | 10S | 320 | 400 | 520 | |
| Courant fonctionnant évalué (A) | 380V | AC-3 | 40 | 50 | 65 |
| AC-4 | 18,5 | 24 | 28 | ||
| 660V | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
|
Capacité
AC-3
de
la
phase
3 kilowatt du moteur d'écureuil-cage (AC-3) |
220V | 11 | 15 | 18,5 | |
| 380V | 18,5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| Fréquence d'opération (times/h) | La vie électrique | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| La vie mécanique | 3600 | 3600 | 3600 | ||
| La vie électrique (10000/times) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| La vie mécanique (10000/times) | 800 | 800 | 800 | ||
| Type équipé de fusible | RT16-63 | RT16-80 | RT16-80 | ||
| Tension d'alimentation évaluée de contrôle nous (V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| Chaîne d'opération | Café au bord de la route | (85%~110%) nous +40℃ | (85%~110%) nous +40℃ | (85%~110%) nous +40℃ | |
| Libération | (20%~75%) nous -5℃ | (20%~75%) nous -5℃ | (20%~75%) nous -5℃ | ||
| Puissance moyenne de bobine à C.A. (VA) | Début | 200 | 200 | 200 | |
| Conservation | 20 | 20 | 20 | ||
| Classe d'efficacité de puissance | classe 3 | classe 3 | classe 3 | ||
| Perte thermique (W) | 6~10 | 6~10 | 6~10 | ||
| Temps de mise en action (Mme) | Fin | 20~25 | 20~25 | 20~25 | |
| Coupure | 8~15 | 8~15 | 8~15 | ||
| Câblage principal de circuit |
fil
flexible
sans
froid pressant le terminal (㎟) |
1 bâton | 2.5~25 | 2.5~25 | 2.5~25 |
| 2 bâtons | 2.5~16 | 2.5~16 | 2.5~16 | ||
|
fil
flexible
avec
le
froid pressant le terminal (㎟) |
1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 bâtons | 2.5~10 | 2.5~10 | 2.5~10 | ||
| Fil dur (㎟) | 1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 bâtons | 2.5~16 | 2.5~16 | 2.5~16 | ||
| Taille de attachement de vis | M8 | M8 | M8 | ||
| Serrant le couple de attachement (N.m) | 3,5 | 3,5 | 3,5 | ||
| Câblage de boucle d'avertissement |
fil
flexible
sans
froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 |
| 2 bâtons | 1~4 | 1~4 | 1~4 | ||
|
fil
flexible
avec
le
froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | |
| 2 bâtons | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Fil dur (㎟) | 1 bâton | 1~4 | 1~4 | 1~4 | |
| 2 bâtons | 1~4 | 1~4 | 1~4 | ||
| Taille de attachement de vis | M3.5 | M3.5 | M3.5 | ||
| Serrant le couple de attachement (N.m) | 0,8 | 0,8 |
0,8 |
||
Caractéristique de structure :
Application : Contacts auxiliaires bloc, relais de temps et bloc actuel-limité de contacts, et relais thermique, puis pour être d'autres produits dérivés ;
Caractéristique : petits volume, légers, moins de perte de puissance, de longue durée et de coffre-fort et de fiabilité etc. ;
Installation : Le rail de installation standard de 35mm (sc09~95) et le rail de installation standard de 75mm (SC40~95), ou vis
Le contacteur peut être équipé du contact 1NO auxiliaire ou du contact 1NC auxiliaire (moins que 32A), et du contact auxiliaire auxiliaire de 1NO contact+1NC (davantage que 40A). En outre, il peut être équipé du bloc auxiliaire du contacteur F4 (2blocks ou 4blocks) ;
Dimension d'installation :
| Un maximum | B maximum | C maximum | a | b | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6,5 |
FAQ :
1. Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
Oui, nous pourrions offrir un aperçu gratuit selon des types de produit.
2. Pouvons-nous imprimer notre logo/site Web/nom de la société sur des produits ?
Oui, l'OEM et l'ODM sont disponibles
3. Quel est le délai d'exécution pour l'ordre régulier ?
7-15 jours pour la quantité d'ordre moins que 2000pcs ; Pour plus de quantité, nous pouvons négocier à son sujet.
4. Inspectez-vous les produits finis ?
Notre auto-inspection de products100% et essai avant l'emballage
5. Quel est votre produit principal ?
Nos produits principaux incluent les cContactors et le disjoncteur. Nous avons également l'autre appareillage de basse tension en tant que nos produits mineurs.
6. Que diriez-vous de des conditions de paiement ?
dépôt de 30%, l'équilibre de paiement de repos contre la copie de B/L.
