| Prix | Negotiable |
| MOQ | 100PCS |
| Heure de livraison | 15days or Depends on ordering QTYS |
| Marque | YOKG |
| Point d'origine | Wenzhou, Chine |
| Certification | CE,TUV,CB |
| Number modèle | SC1-40~65, SC1-80~95 |
| Détails de empaquetage | Chaque unité soit emballée dans une boîte intérieure individuelle |
| Conditions de paiement | L/C, D/P, T/T |
| Capacité d'approvisionnement | 100000pcs par mois |
| Brand Name | YOKG | Number modèle | SC1-40~65, SC1-80~95 |
| Certification | CE,TUV,CB | Point d'origine | Wenzhou, Chine |
| Quantité d'ordre minimum | 100PCS | Price | Negotiable |
| Conditions de paiement | L/C, D/P, T/T | Capacité d'approvisionnement | 100000pcs par mois |
| Délai de livraison | 15days ou dépend de commander QTYS | Détails de empaquetage | Chaque unité soit emballée dans une boîte intérieure individuelle |
| Courant de chauffage évalué | 50A, 60A, 80A, 110A | Tension assignée d'isolement | 220V, 400V, 690V |
| Contact auxiliaire | 1NO+1NC | Degré de protection | IP20 |
| Type de l'électricité | CA | Nombre de pôles | 3 |
| Phase | 3 | Tension de évaluation de circuit principal | Jusqu'à 6902V |

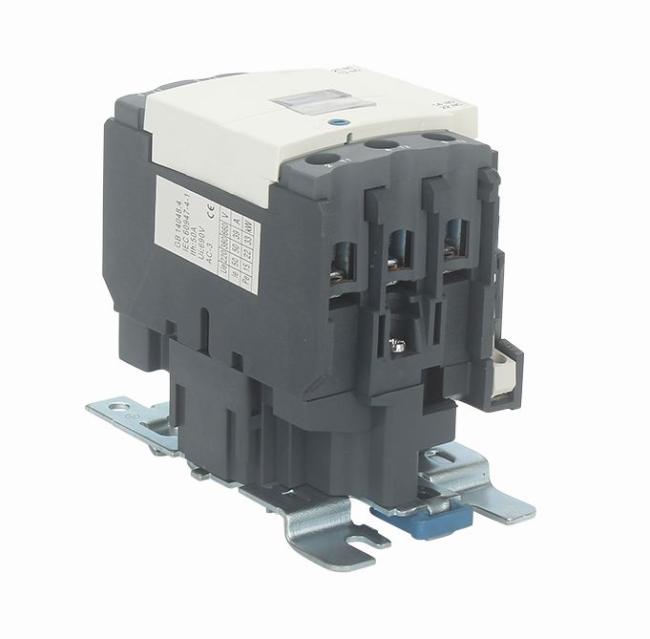

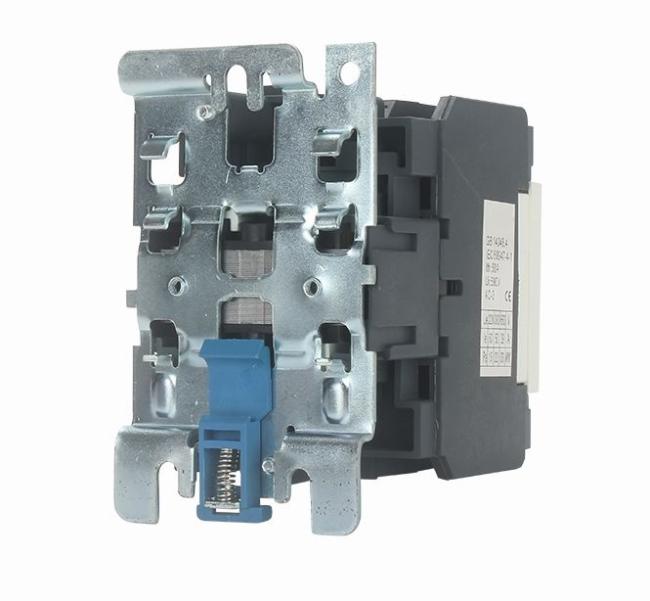

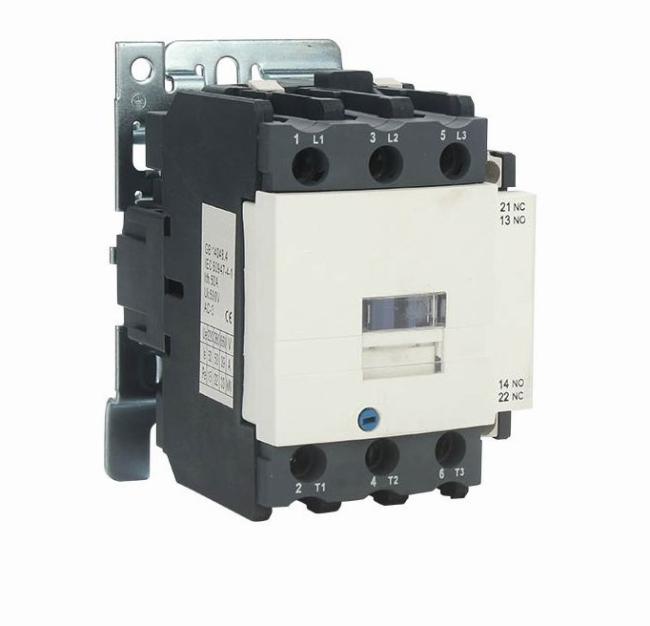

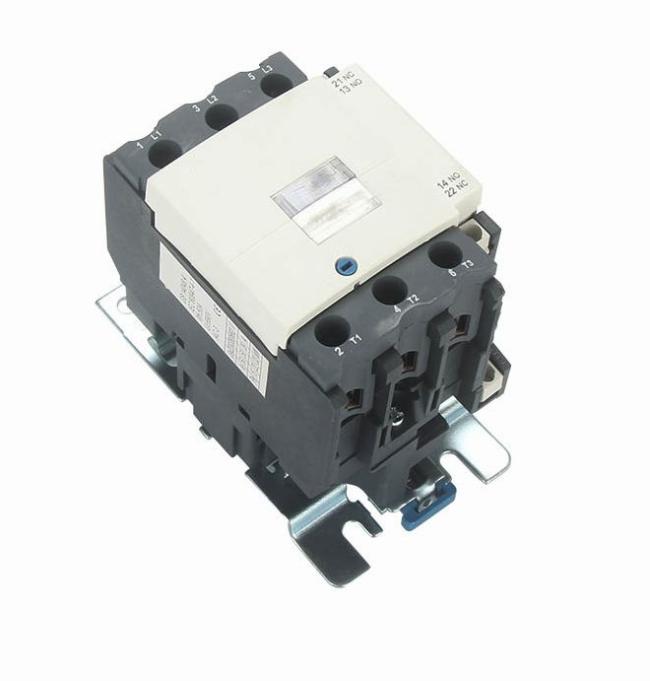

Contacteur magnétique à C.A. du contacteur SC1-40~65 SC180~95 d'IEC60947 Telemecanique
Général :
Installation : Installation de rail/vis de vacarme
Certification : CE, CB, TUV
Norme : LE CEI 60947-1, LE CEI 60947-4-1
Température ambiante : -5℃~+40℃
Câblage de la capacité (millimètre) : 1.5-35
Fréquence : 50/60Hz
Altitude : ≤ 2000m
Degré de pollution : Classe 3
Catégorie d'installation : III
Degré de protection : IP20
Caractéristiques : Avec la conception de cache anti-poussière, le contacteur ont la caractéristique d'une meilleure sécurité, fiabilité et il peut également durée de vie prolongée.
Ils sont en petit volume, léger, moins de perte de puissance, de longue durée et de coffre-fort et de fiabilité. Peuvent être installés avec les contacts auxiliaires bloc, le relais de temps et le bloc actuel-limité de contacts, et le relais thermique.
Modèle et implication :
Paramètres principaux et représentation technique :
| Type | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Chauffage évalué (a) actuel | 50 | 60 | 80 | 110 | 110 | ||
| Tension assignée d'isolement (v) | 690 | ||||||
| Tension de tenue évaluée d'impact (kilovolts) | 6 | ||||||
| Capacité de fabrication évaluée | 10le | ||||||
| Capacité de rupture évaluée | 8le | ||||||
| Polonais | 3 | ||||||
| Contact auxiliaire | 1NO + 1NC | ||||||
| Courant à court terme de tenue (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
|
AC-3 Courant fonctionnant évalué (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
|
Capacité
AC-3
de
la
phase
3 kilowatt du moteur d'écureuil-cage (AC-3) |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Fréquence d'opération (times/h) | La vie électrique | 600 | |||||
| La vie mécanique | 3600 | ||||||
| La vie AC-3 électrique (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| La vie mécanique (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Type équipé de fusible | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Tension d'alimentation évaluée de contrôle nous (V) | 50/60Hz | 12~480 | |||||
| Chaîne d'opération | Café au bord de la route | (85%~110%) nous +40℃ | |||||
| Libération | (20%~75%) nous -5℃ | ||||||
| Puissance moyenne de bobine à C.A. (VA) | Début | 200 | |||||
| Conservation | 20 | ||||||
| Classe d'efficacité de puissance | classe 3 | ||||||
| Perte thermique (W) | 6 ~10 | ||||||
| Temps de mise en action (Mme) | Fin | 20 | 25 | 20 | 35 | ||||
| Coupure | 8 | 15 | 8 | 20 | |||||
| Câblage principal de circuit |
fil
flexible
sans
froid pressant le terminal (㎟) |
1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 bâtons | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
|
fil
flexible
avec
le
froid pressant le terminal (㎟) |
1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 bâtons | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Fil dur (㎟) | 1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 bâtons | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Taille de attachement de vis | M8 | M10 | |||||
| Serrant le couple de attachement (N.m) | 3,5 | 4 | |||||
| Câblage de boucle d'avertissement |
fil
flexible
sans
froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 bâtons | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
|
fil
flexible
avec
le
froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bâtons | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Fil dur (㎟) | 1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bâtons | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Taille de attachement de vis | M3.5 | ||||||
| Serrant le couple de attachement (N.m) | 0,8 | ||||||
Dimension d'aspect et d'installation :
Dimension d'installation :
| Type | Un maximum | B maximum | C maximum | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
