| Prix | $25-369 |
| MOQ | 1pcs |
| Heure de livraison | 7-10 working days |
| Marque | E-link |
| Lieu d'origine | Chine |
| Certification | CE |
| Numéro de modèle | LNK-SDI-8V |
| Détails de l'emballage | Emballage standard de carton de commutateur industriel de PoE |
| Conditions de paiement | L/C,T/T,Western Union,MoneyGram,Paypal |
| Capacité à fournir | 100000 pièces/mois |
| Brand Name | E-link | Numéro de modèle | LNK-SDI-8V |
| Certification | CE | Lieu d'origine | Chine |
| Quantité minimale de commande | 1 pièce | Price | $25-369 |
| Conditions de paiement | L/C,T/T,Western Union,MoneyGram,Paypal | Capacité à fournir | 100000 pièces/mois |
| Délai de livraison | 7-10 jours ouvrables | Détails de l'emballage | Emballage standard de carton de commutateur industriel de PoE |
| Dimensions | 19inch 1U (483 x 220 x 44.45mm) | Installation | Rackmount |
| Poids | 7KG/pair | Température de fonctionnement: | -20℃~+70℃ |
Avantages du produit
► 8 canaux SD/HD/3G-SDI transmission vidéo sur fibre optique
► Égalisation automatique du câble pour assurer l'intégrité du signal
► Reclocking automatique 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Directement compatible avec les systèmes de caméras 3G-SDI et prend en charge Inversé protocoles de données RS-485
► Capacité de transmission longue distance d'au moins 10 km (6,2 miles), jusqu'à 120 km
► Entrée d'alimentation par bornier pour application industrielle
► Prend en charge le remplacement à chaud et le branchement à chaud
► Transmission de niveau broadcast numérique non compressée complète ;
Index techniques
|
Interface fibre optique |
|
|
Interface fibre |
Simplex LC |
|
Distance de transmission |
550m-20Km |
|
Longueur d'onde |
1310nm/1550nm |
|
Vidéo |
|
|
Interface vidéo |
BNC |
|
Vidéo impédance d'entrée/sortie |
75Ω |
|
Tension d'entrée/sortie vidéo |
Typique : 1Vpp, Min 0,5Vpp, Max 1,5Vpp |
|
Débit binaire vidéo |
Max 3,2 Gbit/s |
|
Gain différentiel (10%～90 % APL) |
|
|
Prise en charge du format SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
Norme vidéo SDI |
270 Mbit/s (SD-SDI), 1,485 Gbit/s/M (HD-SDI) |
|
SMPTE425M3Gb/s Mapping(3G-SDI) |
|
|
Interface série SMPTE424M 3 Gbit/s (3G-SDI) |
|
|
Données |
|
|
Interface physique |
Borne à vis standard industriel |
|
Type de données |
RS4 inversé85 |
|
Prise en charge de la fréquence/du débit |
Max. 57600 bps pour RS485 |
|
BER |
9 |
|
Électrique |
|
|
Adaptateur secteur |
CA 110~220V |
|
Consommation d'énergie |
5P |
|
Indicateur LED |
|
|
SDI A/B/C/D/E/F/G/H |
Vidéo SDI |
|
PWR |
Alimentation |
|
Mécanique |
|
|
Dimensions (LxlxH) |
19 pouces 1U (483 x 220 x 44,45 mm) |
|
Poids |
7KG/paire |
|
Boîtier |
Boîtier en aluminium |
|
Options de montage |
Montage en rack |
|
Environnemental |
|
|
Température de fonctionnement |
-20℃～+70℃ |
|
Température de stockage |
-40℃～+80℃ |
|
Humidité de fonctionnement |
0~95 % |
|
MTBF |
≥100000 heures |
Aperçu
LNK-SDI-8Série V prend en charge 8-canaux SD/HD/3G-SDI standard haute définition signal vidéo transmis via unique câble à fibre optique, et surveiller le signal localement via une SD/HD/3G-sortie en boucle SDI. Les convertisseurs vidéo E-link 3G-SDI sur fibre comprennent un émetteur et un récepteur pour le signal 3G-SDI 1080P. E-link SD/HD/3G-Les convertisseurs fibre SDI peuvent transmettre simultanément 8 canaux SD/HD/3G -SDI Vidéo, 1 canal Inversé Données RS-485, signal via une seule fibre optique. La qualité vidéo jusqu'à la norme de diffusion, la qualité audio jusqu'au niveau CD prend en charge Inversé format de communication de données RS-485.

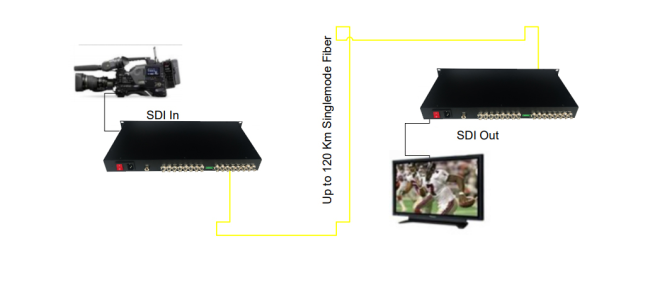

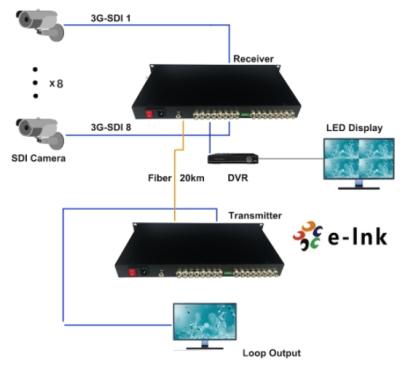

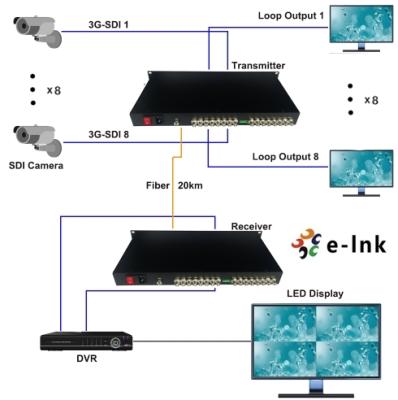

Application
Informations de commande
|
Modèle |
Description |
|
LNK-SDI-8V |
19" 1U 8 canaux HD-SDI Vidéo avec sortie en boucle, 20 km, SM, LC, comprenant 1 émetteur et 1 récepteur, utilisés par paires |
|
LNK-SDI-8V1R |
19" 1U 8 canaux HD-SDI Vidéo avec sortie en boucle + 1 canal de données inversées RS485, 20 km, SM, LC, comprenant 1 émetteur et 1 récepteur, utilisés par paires |
|
LNK-SDI-8V1A |
19" 1U 8 canaux HD-SDI Vidéo avec sortie en boucle + 1 canal audio avant, 20 km, SM, LC, comprenant 1 émetteur et 1 récepteur, utilisés par paires |
|
LNK-3GSDI-8V |
19" 1U 8 canaux 3G-SDI Vidéo 1080P avec sortie en boucle, 20 km, SM, LC, comprenant 1 émetteur et 1 récepteur, utilisés par paires |
|
LNK-3GSDI-8V1R |
19" 1U 8 canaux 3G-SDI Vidéo 1080P avec sortie en boucle + 1 canal de données inversées RS485, 20 km, SM, LC, comprenant 1 émetteur et 1 récepteur, utilisés par paires |
|
LNK-3GSDI-8V1A |
19" 1U 8 canaux 3G-SDI Vidéo 1080P avec sortie en boucle + 1 canal audio avant, 20 km, SM, LC, comprenant 1 émetteur et 1 récepteur, utilisés par paires |
