| Prix | Negotiation |
| MOQ | 1 pcs |
| Heure de livraison | 3-12 working days |
| Marque | E-link |
| Place of Origin | China |
| Model Number | LNK-3GSDI-6FV2BV8GP |
| Packaging Details | Carton Packaging |
| Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month |
| Brand Name | E-link | Model Number | LNK-3GSDI-6FV2BV8GP |
| Place of Origin | China | Minimum Order Quantity | 1 pcs |
| Price | Negotiation | Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month | Delivery Time | 3-12 working days |
| Packaging Details | Carton Packaging | Dimensions (LxWxH) | LNK-3GSDI-6FV2BV8GP |
| Weight | 11.5KG/pair | Casing | Metal Case |
| Mounting Options | Rack-mount | Operating Temperature (℃) | -20℃～+70℃ |
| Storage Temperature | -40℃～+80℃ |
Avantages
► 8 canaux Gigabit PoE + 6 canaux 3G-SDI avant + 2 canaux 3G-SDI arrière sur fibre unique
► Compatible avec 3G-SDI, HD-SDI, SD-SDI, DVB-AST
► Bande passante de 19,4 Mb/s à 2,97 Gb/s
► Récupération d'horloge SMPTE 424M (2,97 Gb/s)
► Prend en charge toutes les normes populaires pour le transport vidéo numérique telles que SMPTE 424M, SMPTE 292M et SMPTE 259M, SMPTE 297M fonctionnant respectivement à 3G-SDI, HD-SDI, SD-SDI, ASI
► Système CWDM intégré, modules SFP pour chaque chemin
► Prise en charge de l'égalisation automatique du câble en fonction du débit de données détecté
► Les indicateurs d'état LED surveillent les paramètres critiques
► Montage en rack 19 pouces 2U
Aperçu

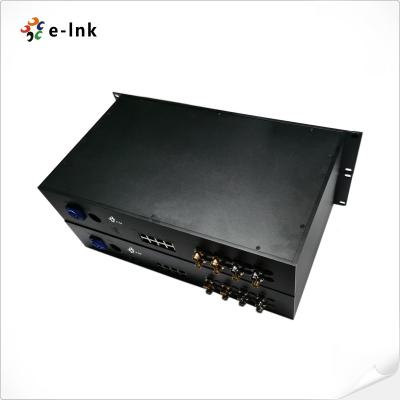

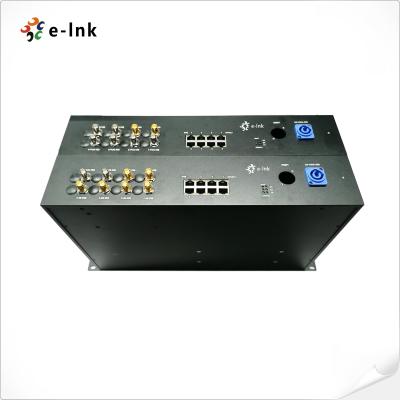

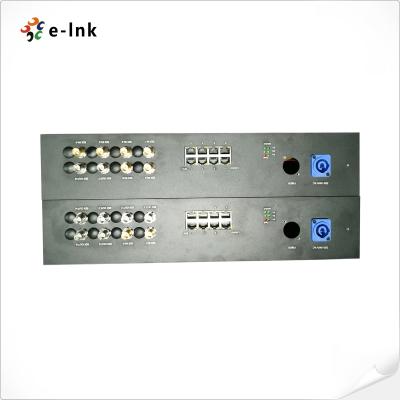

LNK-3GSDI-6FV2BV8GP prend en charge 8 canaux Gigabit PoE + 6 canaux 3G-SDI avant + 2 canaux 3G-SDI arrière sur une seule fibre. Il offre la transmission numérique de SDI (270 Mbps), HD-SDI (1,485 Gbps), 3G-SDI (2,97 Gbps) entièrement non compressé par une seule fibre sur une qualité de diffusion. Les 8 ports PoE répondent à la norme 802.3af / 802.3at avec Ethernet 10/100/1000M. Le réseau offre une connexion transparente, et le port d'alimentation PoE peut détecter et alimenter automatiquement les appareils alimentés qui sont conformes aux normes IEEE802.3af / IEEE802.3at. L'appareil non-POE détecte intelligemment l'absence d'alimentation et ne transmet que des données.Étant donné que les signaux optiques ne sont pas affectés par le bruit électromagnétique, LNK-3GSDI-6FV2BV8GP rend votre système plus fiable et plus sûr. C'est une bonne solution pour tout système de vidéosurveillance HD ou toute application de diffusion en direct. Tout bien considéré, LNK-3GSDI-6FV2BV8GP repousse les limites du système de vidéosurveillance coaxiale ou de diffusion conventionnel à un tout nouveau niveau et vous permet d'étendre les distances de transmission jusqu'à 20 km.
Index techniques
Interface fibre
|
Simplex |
|
|
L |
CDistance de transmissionTailleLongueur d'onde |
|
1310 nm/1550 nm |
Vidéo |
|
Interface vidéo |
BNC |
|
Tension d'entrée/sortie vidéo |
|
|
impédance d'entrée/sortie |
75Ω |
|
Tension d'entrée/sortie vidéo Typique : 1 Vpp, |
Min 0,5 Vpp, Max 1,5 Vpp |
|
Débit binaire vidéo |
Max 3,2 Gb/s Gain différentiel (10% |
|
～ |
90% APL) |
|
Norme vidéo SDI270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
SMPTE425M3Gb/s Mapping (3G-SD) |
|
Interface série SMPTE424M 3Gb/s (3G-SDI) |
Entrée vidéo |
|
6 canaux 3G-SDI |
|
|
V |
|
|
Sortie vidéo |
2 canaux 3G-SDI |
|
Ethernet Normes |
IEEE802.3 10Base-T |
|
IEEE802.3u 100Base-TX/FX |
|
|
IEEE802.3ab 1000Base-T |
IEEE802.3z 1000Base-X Alimentation par Ethernet IEEE 802.3af : PoE 48V DC, max. 15,4 watts, 350mA IEEE 802.3at : PoE 48~56V DC, max. 30 watts, 650mA |
|
Affectation des broches d'alimentation : 4/5(+), 7/8(-) |
Débit de données 10/100 /1000 |
|
Mpbs |
Connecteur8x RJ45 |
|
Puissance maximale par port |
RJ45 Port 1 ~ Port |
|
8 ( |
30W Max par port )ÉlectriqueEntrée d'alimentation2 |
|
00VAC à 2 |
|
|
4 |
+Consommation d'énergieIndicateur LED |
|
PWR |
Alimentation |
|
SDI 1~8 |
|
|
Signal 3G-SDI |
A |
|
CT |
R |
|
Signal Ethernet RJ45LI |
NKL |
|
État de la liaisonMécanique |
TailleRack 19 pouces 2U |
|
W |
|
|
Poids |
11.5 |
|
KG/paireBoîtier |
Boîtier métalliqueOptions de montage |
|
Montage en rack |
Environnemental |
|
Température de fonctionnement |
- |
|
2 |
|
|
0 |
℃～+0~95%℃℃Température de stockage0~95%Informations de commande |
|
+8 |
0℃Humidité de fonctionnement0~95%Informations de commande |
|
Modèle |
Description |
LNK-3GSDI-6FV2BV8GP
|
Extender fibre optique 8 canaux Gigabit PoE + 6 canaux 3G-SDI avant + 2 canaux 3G-SDI arrière, mode unique, fibre unique, 20KM, montage en rack 19 pouces 2U |
