| Prix | Negotiation |
| MOQ | 1 pcs |
| Heure de livraison | 3-12 working days |
| Marque | E-link |
| Place of Origin | China |
| Model Number | LNK-MHD-1V Series |
| Packaging Details | Carton Packaging |
| Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month |
| Brand Name | E-link | Model Number | LNK-MHD-1V Series |
| Place of Origin | China | Minimum Order Quantity | 1 pcs |
| Price | Negotiation | Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month | Delivery Time | 3-12 working days |
| Packaging Details | Carton Packaging | Dimensions (LxWxH) | 73 x 44 x 17 mm (TX) ; 73 x 44 x 17 mm (RX) ;185 x 132 x 100 mm (Package) |
| Weight | 75g (TX); 75g (RX) ;450g (Package) | Casing | Aluminum Case |
| Mounting Options | Desktop | Operating Temperature (℃) | -20℃～+70℃ |
| Storage Temperature | -40℃～+80℃ |
Avantages
► Chaque canal comprend 8 canaux audio intégrés;
► Égalisation automatique du câble, utilisée pour tous les débits inférieurs à 1,5 Gbit/s (Belden 1694A);
► Reclocking automatique 270Mbit/s - 1.48Gbit/s
► Directement compatible avec les systèmes de caméras SDI
► Capacité de transmission longue distance jusqu'à 80 km
► Hot swap et hot plug ;
► Gérer tous les modèles pathologiques, transmission de niveau broadcast entièrement numérique sans compression;
► Indication d'état LED pour surveiller les conditions de travail ;
► Super plage dynamique optique et sans réglage ;
► Longueurs d'onde CWDM 1470~1610nm en option ;
► plage de température ultra-large de niveau industriel (-20℃~+70℃), adaptable à divers environnements;
Aperçu

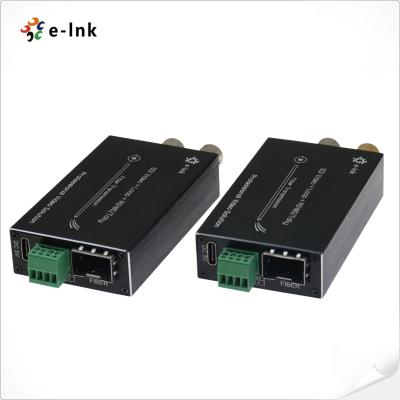

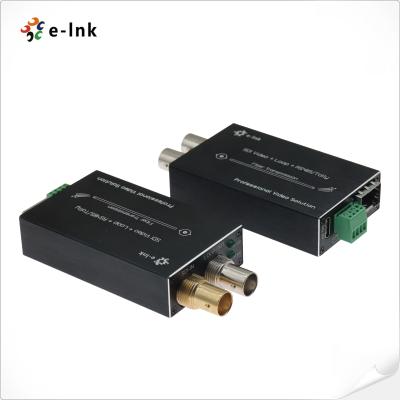

Série LNK-MHD-1V Convertisseur fibre optique HD-SDI de type Mini prend en charge 1 canal -SDIvers convertisseur fibre optique avec Vidéo (audio intégré) & Tally & Signal RS485 inverse transmis via un câble à fibre optique, surveiller le signal localement via une sortie en boucle -SDI-SDI. E-link -SDI-Les convertisseurs vidéo SDI sur fibre optique comprennent un émetteur et un récepteur pour le signal -SDI-SDI.
Index techniques
|
Interface fibre optique |
|
|
Interface fibre |
Simplex LC |
|
Distance de transmission |
550m-20Km |
|
Longueur d'onde |
1310nm/1550nm |
|
Vidéo |
|
|
Interface vidéo |
BNC |
|
Vidéo impédance d'entrée/sortie |
75Ω |
|
Tension d'entrée/sortie vidéo |
Typique : 1Vpp, Min 0,5Vpp, Max 1,5Vpp |
|
Débit binaire vidéo |
Max 1,48 Gbit/s |
|
Gain différentiel (10%～90% APL) |
|
|
Prise en charge du format SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
Norme SDI vidéo |
270 Mbps (SD-SDI) |
|
1,485 Gbit/s (HD-SDI) |
|
|
Données |
|
|
Interface physique |
Borne à vis standard industrielle |
|
Type de données |
& & RS4 inverse85 |
|
Prise en charge de la fréquence/du débit |
Max. 115200 bps pour RS422 Max. 57600 bps pour RS485 |
|
BER |
9 |
|
Électrique |
|
|
Adaptateur secteur |
CC 5V |
|
Consommation d'énergie |
5Poids |
|
Indicateur LED |
|
|
SDI |
Vidéo SDI |
|
P/T |
Alimentation |
|
Mécanique |
|
|
Dimensions (LxlxH) |
73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (Paquet) |
|
Poids75g (TX) |
75g (RX) 450g (Paquet) Boîtier |
|
Boîtier en aluminium |
Options de montage |
|
Bureau |
Environnemental |
|
Température de fonctionnement |
|
|
- |
20℃+870℃Humidité de fonctionnement |
|
-40 |
℃～+80℃Humidité de fonctionnement |
|
0~95% |
MTBF |
|
≥100000 heures |
Informations de commande |
Modèle
|
Description |
LNK-M |
|
HD-SDIMini-type |
HD-SDIvers convertisseur fibre optique avec Tally & RS485 inverseet sortie en boucle, SMF, Connecteur fibre LC 40KM, comprenant l'émetteur et le récepteur, utilisés par pairesApplication |
|
HD-SDIMini-type |
HD-SDIvers convertisseur fibre optique avec Tally & RS485 inverseet sortie en boucle, SMF, Connecteur fibre LC 40KM, comprenant l'émetteur et le récepteur, utilisés par pairesApplication |
|
HD-SDIMini-type |
HD-SDIvers convertisseur fibre optique avec Tally & RS485 inverseet sortie en boucle, SMF, Connecteur fibre LC 40KM, comprenant l'émetteur et le récepteur, utilisés par pairesApplication |
