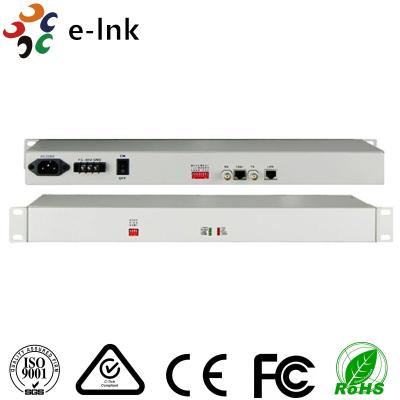

Convertisseur d'interface 1E1 à 1FE non encadré

Convertisseur d'interface 1E1 vers 1FE non encadré  Avantage du convertisseur d'interface 1E1 vers 1FE non encadré  · Basé sur un circuit intégré (CI) avec droits d'auteur · Prend en charge le mode non encadré (2048K) et peut gérer l'état de l'appareil distant, les données de gestion OAM n'occupent pas de créneau horaire utilisateur · Fonction de vérification de la boucle de rétroaction de l'interface E1, évitant le plantage du convertisseur en raison de la boucle de rétroaction de l'interface ; · Indicateur lorsque l'appareil est hors tension ou que la ligne E1 est coupée ou perd le signal ; · Peut configurer la ligne E1 pour ne pas envoyer le signal LINK à l'interface Ethernet lorsque la ligne E1 est coupée ; · L'interface Ethernet prend en charge les trames Jumbo (2036 octets) ; · Définition interne de l'adresse MAC Ethernet dynamique (4 096) avec filtrage des trames de données locales · L'interface Ethernet prend en charge 10M/100M, la négociation semi/duplex intégral automatique et AUTO-MDIX (ligne croisée et ligne directement connectée auto-adaptable) ; · Fonction de réinitialisation automatique du moniteur Ethernet, l'équipement ne se bloquera pas · Peut réaliser la configuration à distance de l'appareil de n'importe quel mode 5 d'Ethernet et peut fermer la fonction AUTO-MDIX ; Aperçu du convertisseur d'interface 1E1 vers 1FE non encadré Ce convertisseur d'interface fournit une interface E1 non encadrée de 2048K et une interface Ethernet pour réaliser la transmission de données Ethernet 10/100Base-T sur le canal E1. Il s'agit d'un pont Ethernet hautes performances à auto-apprentissage. Cet appareil est l'appareil d'extension d'Ethernet, utilisant le réseau (PDH/SDH/Micro-ondes) qui fournit un canal E1 pour réaliser l'interconnexion Ethernet locale et distante avec des interfaces série à moindre coût. L'appareil dispose d'une fonction de test de boucle interne pour faciliter le lancement du projet et la maintenance quotidienne. Indices techniques du convertisseur d'interface 1E1 vers 1FE non encadré Paramètre Spécification Interface E1 Norme d'interface conforme au protocole G.703 Débit d'interface n*64Kbps±50ppm Code d'interface HDB3 Impédance E1 : 75Ω (déséquilibre), 120Ω (équilibre) Tolérance de gigue Conforme au protocole G.742 et G.823 Atténuation autorisée 0~6dBm Ethernet Interface (10/100M) Débit d'interface 10/100 Mbps, négociation automatique semi/duplex intégral Norme d'interface Compatible avec IEEE 802.3, IEEE 802.1Q (VLAN) Capacité d'adresse MAC 4096 Connecteur RJ45, prise en charge d'Auto-MDIX Alimentation Alimentation CA90V ~ 240V；CC –48V；CC +24V Consommation d'énergie ≤10W Dimension Produit Taille (LxlxH) 216X140X31mm Simple Emballage (LxlxH) 274X193 X84mm Poids unitaire 1.2KG Environnement de travail Température de fonctionnement -10°C ~ 50°C Humidité de fonctionnement 5%~95 % (sans condensation) Température de stockage -40°C ~ 80°C Humidité de stockage 5%~95 % (sans condensation) Application du convertisseur d'interface 1E1 vers 1FE non encadré
