airbag compliqué 0.8Mpa du ressort pneumatique de 2B12-346 Goodyear double 578-92-3-315

Ressort de triangle : 4541
Firestone : 7550
Fabricant de Histeer-lien : 10325
Technologie de Kangdi : 64599
Watson et Chalin : AS-0087
Marché des accessoires d'Euclid/Meritor (Meritor) : E-FS7550
ContiTech : FD331-26541
Marché des accessoires d'Euclid/Meritor : FS7550

Poids (kilogramme) : 6,58 QIP : 50
Ressort pneumatique de St 207555 d'ordre numéro 60040156

L'OEM met en référence des correspondances
Neway XB-SPN-053-37 (BINKLEY) Contitech FD 331-26 480
Reyco 18813-01 Firestone 228-1.5
Reyco 20018-01 Firestone W01-358-7555
Goodyear 2B12-440 Ø9.00
Goodyear 578923315 3/4" - 16UNF
Automann SP2B22RB-7555 Ø12.00 1/4" - 18NPT 1/2 » - 13UNC
Airtech 2B-320/113341

taille goodyear de ressort pneumatique 2B12-346 :

Écrou/écrou aveugle

Dent de vis de plat de capot supérieur (écrou) : 1 PCs X M12

Écrou de combinaison de plat de capot supérieur : M20, M12

Distance de centre de vis de plat de capot supérieur : 157 millimètres/6,2 pouces

Dent de vis de plat du couvercle inférieur (écrou) : 2 PCs X M10

Distance de centre de vis de plat du couvercle inférieur : 157 millimètres/6,2 pouces

Entrée de trou/air de gaz/montage d'air

Entrée de trou/air de gaz : M12, goujon de combinaison/goujon entrée d'air

Couvercle

Diamètre de plat de capot supérieur (largeur) : 224,5 millimètres/9,00 pouces

Diamètre de plat du couvercle inférieur (largeur) : 224,5 millimètres/9,00 pouces

Soufflets en caoutchouc

Soufflets en caoutchouc MAX Diameter : 343 millimètres/9,7 pouces

Taille comprimée : 104 millimètres/4,1 pouces

Hauteur maximum : 363mm/14,3 pouces

Course fonctionnante : 259 millimètres/10,2 pouces

Bloc de butoir/bloc de tampon

Avec le bloc de butoir

Cercle de ceinture/anneau de ceinture

Avec le cercle de ceinture : On rapièce du cercle de ceinture

Poids d'Assemblée : 13,4 livres

Taille de conception : 9-11 pouces

Taille minimum de cahot : 3,55 pouces

Capacité de chargement à 20 psig : lbsf 1 240

Capacité de chargement à 60 psig : lbsf 3 720

Capacité de chargement à 90 psig : lbsf 5 580

Diamètre maximum : 13,5 pouces

Température de fonctionnement : 57Cº à -54Cº

Ressort pneumatique 7550 AS-0087 4541 10325
Goodyear # : 2B12-346
Type de soufflet : Double
Soufflet d'Automann # : SP2B22RB
Soufflet de Firestone # : 228C-1.5 était 228-1.5
Soufflet de Goodyear # : 578-92-3-315
Soufflet de Contitech # : FD 331-26
Soufflet de triangle # : NON-DÉTERMINÉ
Embase/type de Pison :
Quantité supérieure de trou/goujon de plat : 2
Diamètre supérieur de plat : 9,
Plat supérieur C à diamètre de C : 6,2
Goujon Qyt de trou d'embase : 2
Diamètre d'embase : 9
Embase C à diamètre de C : 6,2
Pièce d'embase # :
Alignement d'embase : Parallèle
Pare-chocs : Oui
Parenthèse :
Min Height : 3,8
Max Height : 14,4

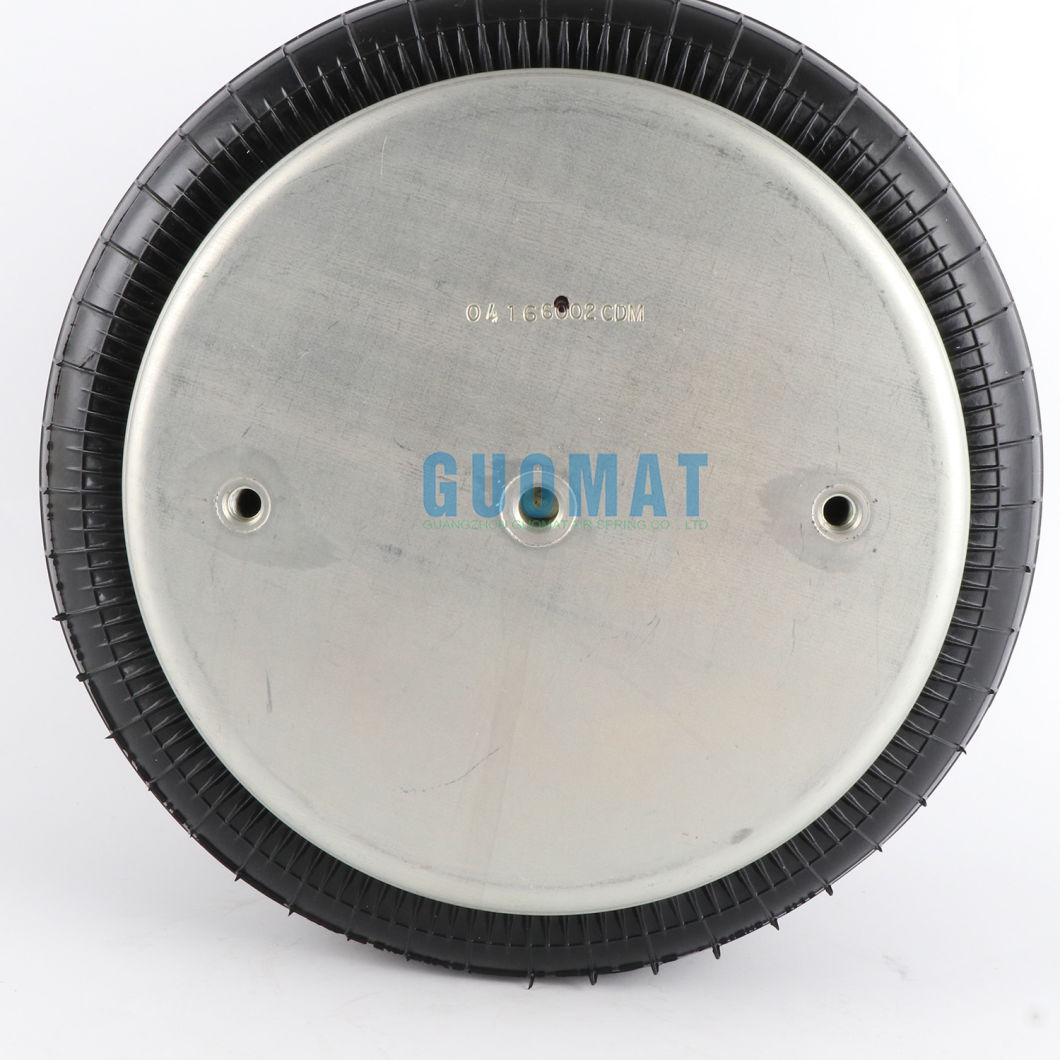

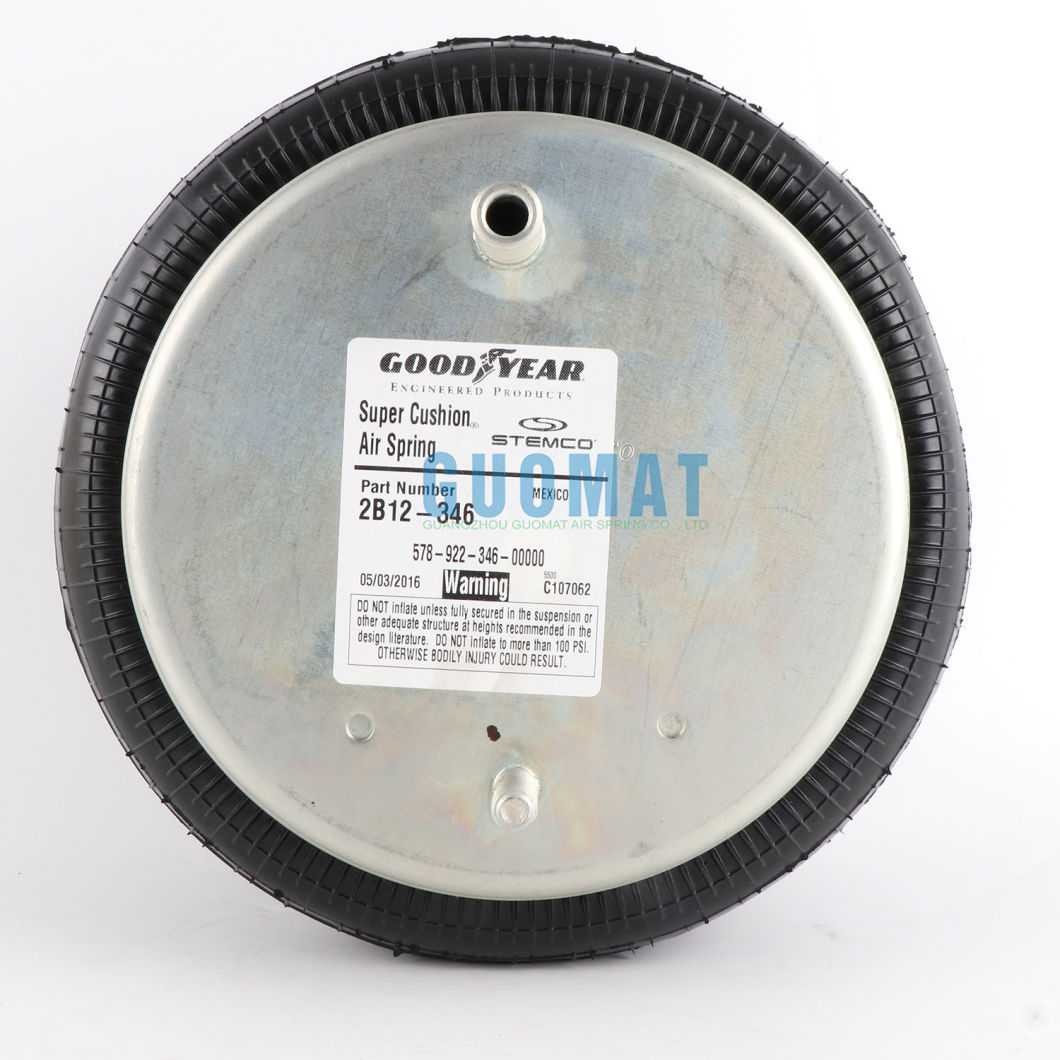

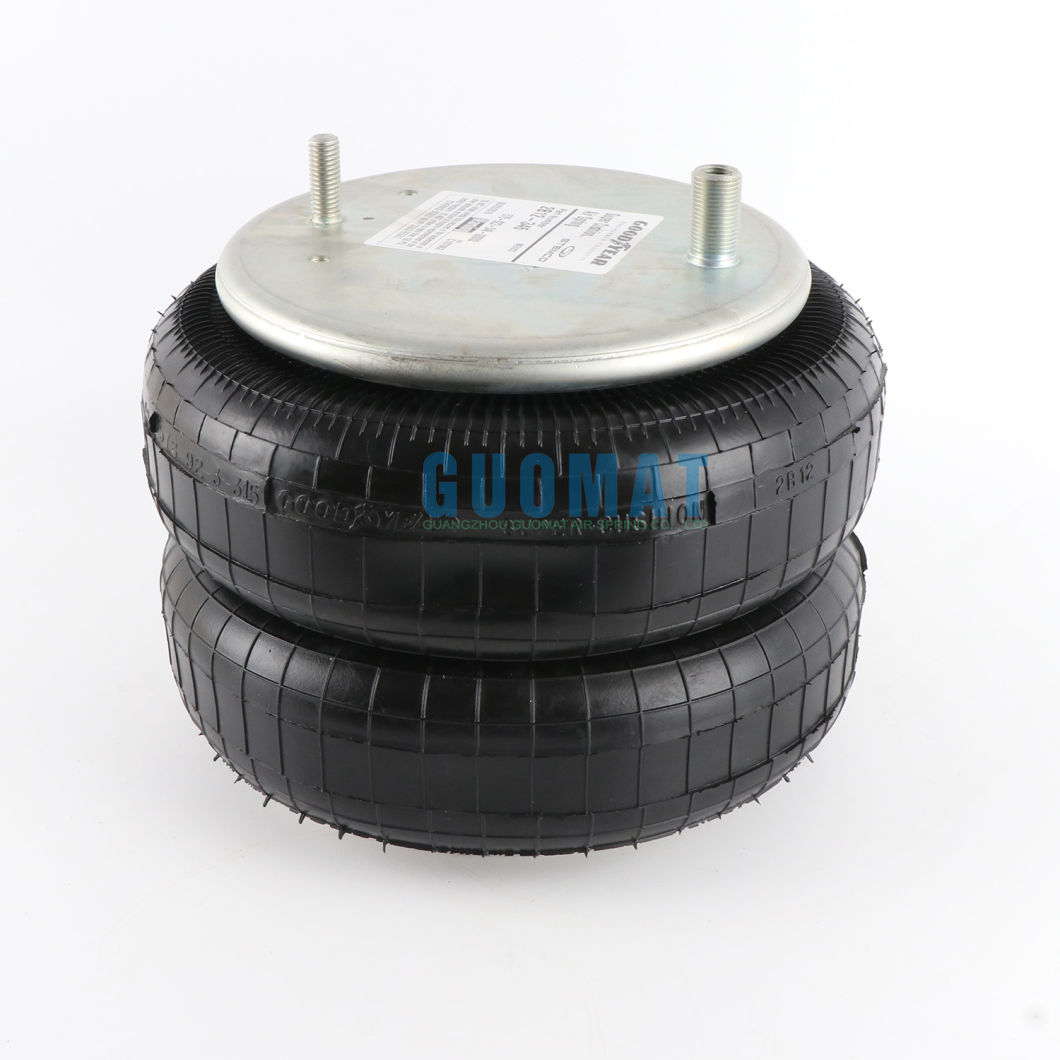

photos goodyear de ressort pneumatique 2B12-346 vraies :
