| Prix | $1000-$10000 |
| MOQ | 1unit |
| Heure de livraison | 30days |
| Marque | WINLEY |
| Place of Origin | CHINA |
| Certification | CE,ISO |
| Model Number | D-100/35 |
| Packaging Details | Plywood case |
| Payment Terms | T/T |
| Supply Ability | 1000set/month |
| Brand Name | WINLEY | Model Number | D-100/35 |
| Certification | CE,ISO | Place of Origin | CHINA |
| Minimum Order Quantity | 1unit | Price | $1000-$10000 |
| Payment Terms | T/T | Supply Ability | 1000set/month |
| Delivery Time | 30days | Packaging Details | Plywood case |
| Phase | Single Phase | Rated Capacity | 167Kva |
| Input Voltage | 33260Y/19200 | Primary Voltage | 120/240V (L-L-N) |
| Primary BIL | 150 kV | Temperature Rise | 65°C |
| Frequency | 60Hz | Standard | ANSI/IEEE |
| Cooling Class | Class E Insulation - 120°C, 248°F | Windings Material | copper |

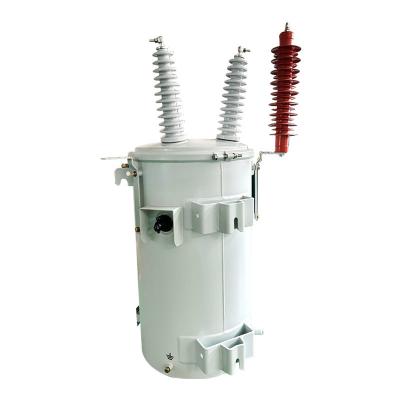

167La puissance du transformateur monté sur un seul pôle de phase kva est de 35 KV selon la norme ANSI / IEEE C57.12.20
WINLEY est un fabricant professionnel de transformateurs montés sur des poteaux, dont les capacités vont de 10 kVA à 333 kVA, répondant aux normes ANSI/IEEE C57 et IEC60076.
Caractéristiques standard
Principales données
| Phases | Une seule phase |
| Capacité | 167 KVA |
| Voltage primaire | 33260Y/19200 Wye au sol (2 fils) |
| BIL primaire | 150 kV |
| Voltage secondaire | Pour les appareils à commande numérique: |
| Fréquence | 60 Hz |
| Hausse de température | 65°C |
| Classe de refroidissement | Onan |
| Aucune perte de charge | 345W |
| Perte totale de charge | Unité d'alimentation |
| Efficacité @ 100% de charge | 98.95% |
| Matériau d'enroulement | D'autres métaux |
| Les dimensions | 37' x 32' x 57' |
| Le poids | 1,540 livres |
Dessin du produit
Spécification du produit
| Spécification du produit | |||||||||
|
Capacité nominale (kVA) |
Haute tension (V) |
Basse tension (V) |
Perte de charge totale (W) |
Perte au cours de la charge (W) |
Efficacité (en %) |
Dimension Je ne sais pas si c'est vrai. |
Le poids (kg) |
||
| 10 |
34500/19920V 13800/7957V Pour les appareils à combustion Pour les appareils électroniques ou autres |
120 à 240 V 240 à 480 V 347 V 600 V |
36 | 120 | 98.7 | 500 | 525 | 885 | 150 |
| 15 | 50 | 195 | 98.82 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 98.95 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 99.05 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 99.11 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 99.19 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 99.25 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 99.33 | 795 | 890 | 1335 | 680 | ||
| 250 | 500 | 2000 | 99.39 | 1080 | 1030 | 1390 | 1280 | ||
| 333 | 350 | 2500 | 99.43 | 1140 | 1060 | 1450 | 1550 | ||
Tests
Processus du produit
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
